    TON6800系列光工作站

    TON6800系列光工作站是凯发·K8马竞自主研发的HFC网络传输设备，用于有线电视广播光信号接收和回传数据信号光发送，系列产品已经广泛应用于全国各地的大、中型广电运营商。

    当前位置：凯发·K8马竞 > 产品中心 > 传输建设 > HFC产品

    TON6800系列光工作站

    概述

           TON6800系列光工作站是凯发·K8马竞自主研发的HFC网络传输设备，用于有线电视广播光信号接收和回传数据信号光发送，系列产品已经广泛应用于全国各地的大、中型广电运营商。

           TON6800系列光工作站可顺利获得凯发·K8马竞专利技术（CN200910221509）配置RFoG或DNIS。

           RF PON（RFoG），使反向发射工作在“突发”模式。采用和CMTS相同的时分控制技术（TDM）来控制反向光发射的“突发”，从而达到在任一给定的时点，只允许一台TON6800与CMTS头端保持通讯，极大改善侵入噪声。

           DNIS（动态噪声隔离），在光工作站三态开关位置安装DNIS开关即可实现。采用和CMTS相同的时分控制技术（TDM），以“突发”的工作模式与CM回传信号同步地“开启”或“关断”回传射频通道，可控制到光工作站每个端口，从本质上改善了HFC双向网络的汇聚噪声特性。

    功能特点

           高标准

    ●       开放式网管应答器满足国标，遵循SCTE HMS网管标准及IEC网管标准。可实时对光工作站的工作状态、性能参数进行远地监测, 对网络配置进行远地管理, 对网络故障实施远地诊断、告警、隔离。

           高可靠性

    ●       冗余正反向组件，在备份时不加电，使得功耗显著降低，可靠性将进一步提高。

    ●       正向(模拟/数字)光接收组件设计有“自诊断”功能，在工作组件不能正常工作时，将自动切换到热备份的冗余光接收组件，保证光工作站不间断工作，即使未配置状态监测选件，也可以显著改善系统的可靠性；

    ●       过电压保护电路，保护RF模块，激光器等不损坏；

    ●       光工作站采用凯发·K8马竞独有的防浪涌6KV泄峰技术，高可靠运行。

           优异的性能指标

    ●       正反向通道设计有独立高、低通滤波，正反向通道具有优异的隔离度指标；

    ●       砷化镓功率倍增或硅双极功率倍增输出级，输出能力更强，指标更优异。

           人性化设计

    ●       均衡器替代或均衡，衰减电调技术，方便网络调试和维护；

    ●       模块化设计，支持热插拔；

    ●       光功率数码显示功能，直接明了；

    ●       光AGC功能，在范围内的光功率接收，RF输出电平恒定不变；

    ●       正、反向通道可配置两个独立的组件冗余备份，可自动切换或网管远程强行切换；

    ●       每个RF回传口均设有三态反向噪声抑制开关和插入式衰减器；

    ●       RF电平监测，顺利获得网管系统实时监测光站RF输出信号电平。

    基本参数

    设备类型 野外型 野外型、内胆式 野外型、内胆式 野外型 野外型 室内型、单纤 室内型、双纤
    产品型号 TON6800G TON6800Ca TON6800Cb TON6800W TON6800V MN100 TON6800Ec

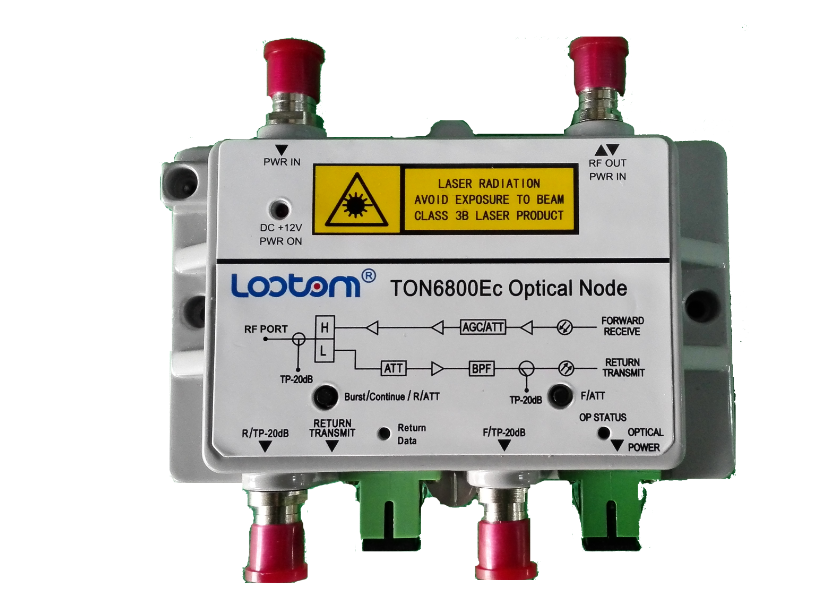

    产品图片 说明: 3
    接收光波长(nm) 1200～1600 1200～1600 1200～1600 1200～1600 1200～1600 1200～1600 1200～1600
    发送光波长(nm) 1310/1550 1310/1550 1310/1550 1310/1550 1310/1550 1310/1550 1310/1550
    工作带宽(MHz) 860/1000 860/1000 860/1000 860/1000 860/1000 1000 1000
    平坦度(dB) ±0.75 ±0.75 ±0.75 ±0.75 ±0.75 ±0.75 ±0.75
    反射损耗(dB) ≥16(＜550MHz)
    ≥14(＞550MHz)    		 ≥16(＜550MHz)
    ≥14(＞550MHz)    		 ≥16(＜550MHz)
    ≥14(＞550MHz)    		 ≥16(＜550MHz)
    ≥14(＞550MHz)    		 ≥16(＜550MHz)
    ≥14(＞550MHz)    		 ≥16(＜550MHz)
    ≥14(＞550MHz)    		 ≥16(＜550MHz)
    ≥14(＞550MHz)
    输入光功率范围(dBm) -8～+3 -8～+3 -8～+3 -8～+3 -9～+3 -8～+2 -18～+2
    光AGC范围(dBm) -6～+2 -8～+2 -8～+2 -8～+2 -8～+2 NA -10~0或
    -15~-5
    输出电平(dBµV) ≥108 ≥108 ≥108 ≥108 ≥108 ≥92  *3 ≥90或80  *3
    C/N(dB) ≥52  *1 ≥52  *1 ≥52  *1 ≥51  *1 ≥51  *1 ≥51  *1 ≥51  *1
    CTB(dB) ≥65  *1 ≥65  *1 ≥65  *1 ≥65  *1 ≥65  *1 ≥70  *1 ≥70  *1
    CSO(dB) ≥61  *1 ≥61  *1 ≥61  *1 ≥61  *1 ≥65  *1 ≥65  *1 ≥65  *1
    回传输出光功率(dBm) 0～4 0～4 0～4 0～4 0～4 0～4 0～4
    RFoG功能 支持 支持 支持 支持 支持 支持 支持
    CMTS信号插入功能 支持 支持 支持 无 无 无 无
    动态范围@NPR≥30dB(dB) ≥20 ≥20 ≥20 ≥20 ≥20 ≥20 ≥20
    输出RF端口数 2或4 2或4 1或2 1或2 1或2 1 1
    接收单元数量 1或2 1或2 1 1 1 1 1
    发送单元数量 1或2 1或2 1 1 1 1 1
    RF接头类型 公制或英制
    光接头类型 SC/APC或FC/APC
    输出形式 TON6800G：四口独立输出
    TON6800GⅢ：四口分配输出    		 四口分配输出 两口分配输出 TON6800WⅢ：两口独立输出
    TON6800WⅡ：两口分配输出    		 两口分配输出 单口输出 单口输出
    功耗(W) ＜55 ＜35 ＜25 ＜25 ＜15 ＜4 ＜4
    工作温度范围(°C) -20～+65 -20～+65 -20～+65 -20～+65 -20～+65 -25～+60 -25～+60
    工作湿度范围(%) 5～95 *4 5～95 *4 5～95 *4 5～95 *4 5～95 *4 5～95 *4 5～95 *4
    MTBF(小时) ＞10万 ＞10万 ＞10万 ＞10万 ＞10万 ＞10万 ＞10万
    外形尺寸(mm) 432×245×173 320×225×200 260×205×143 320×215×130 275×205×110 31×128×78 31×128×78
    注：1.按照《GYT 143-2000 有线电视系统调幅激光发送机和接收机入网技术条件和测量方法》A类要求进行测试；
    2.TON6800V为电调型；
    3.0dBm接收时；
    4.无冷凝。
